Dynamiczny rozwój energetyki odnawialnej (OZE) stawia przed metalurgią wymagania, które wykraczają poza standardowe normy przemysłowe. Komponenty pracujące w gondolach turbin wiatrowych – takie jak piasty, ramy główne czy obudowy łożysk – są poddawane ekstremalnym siłom gnącym i zmiennym cyklom obciążeń przez około 25 lat eksploatacji. W tym kontekście odlewy do turbin wiatrowych stanowią szczytowe osiągnięcie inżynierii materiałowej, wymagające bezkompromisowej jakości wykonania.

Odlewy do turbin wiatrowych – wyzwanie dla pracy w niskich temperaturach

W energetyce wiatrowej trwałość mierzona jest dekadami, co narzuca rygor projektowy niespotykany w innych gałęziach przemysłu. Dobór materiału, który precyzyjnie łączy wysoką granicę plastyczności z gwarantowaną udarnością w skrajnie niskich temperaturach, to nie tylko kwestia techniczna, ale fundament bezpieczeństwa i przewidywalności ekonomicznej inwestycji OZE. W środowisku, gdzie komponenty są poddawane nieustannym cyklom zmęczeniowym i agresywnej korozyjności, margines błędu metalurgicznego po prostu nie istnieje. Każdy odlew musi stanowić monolit odporny na pękanie kruche, zapewniając ciągłość operacyjną i stabilność energetyczną systemu nawet w najbardziej wymagających warunkach offshore i onshore.

Największym wyzwaniem dla odlewów do turbin wiatrowych jest zjawisko kruchości w ujemnych temperaturach. Standardowe żeliwa sferoidalne mogą tracić swoje właściwości plastyczne w warunkach arktycznych lub na morzu (offshore). Dlatego wysokiej jakości odlewy do turbin wiatrowych produkowane są z gatunków ferrytycznych o kontrolowanej udarności. Kluczową rolę odgrywają gatunki takie jak EN-GJS-400-18, które charakteryzują się wydłużeniem na poziomie min. 18%. Pozwala to konstrukcji na bezpieczną pracę nawet przy gwałtownych podmuchach wiatru, gdzie materiał musi przejąć energię uderzenia bez ryzyka pęknięcia strukturalnego. Wybór żeliwa sferoidalnego nie jest przypadkowy – oferuje on idealny balans między masą, wytrzymałością a zdolnością do formowania skomplikowanych kształtów.

Kontrola jakości odlewów do turbin wiatrowych

Wytwarzanie odlewów do turbin wiatrowych wymaga skrupulatnego podejścia procesowego. Aby sprostać wymaganiom i ekstremalnym obciążeniom, odlewnia żeliwa musi stosować rygorystyczny protokół weryfikacyjny na każdym etapie powstawania odlewu.

Ścisła kontrola czystości metalurgicznej i wsadu

Fundamentem jakości jest precyzyjny dobór surowców. Proces zaczyna się od wykorzystania wyłącznie certyfikowanych wsadów o restrykcyjnie ograniczonej zawartości pierwiastków szkodliwych, takich jak fosfor i siarka. Ich nadmiar prowadzi do powstawania kruchych wydzieleń na granicach ziarn, co drastycznie obniża udarność materiału. W metalurgii dedykowanej OZE dąży się do uzyskania maksymalnej czystości, co minimalizuje ryzyko pęknięć zmęczeniowych w warunkach długotrwałej eksploatacji.

Zaawansowane badania nieniszczące (NDT)

Integralność strukturalna każdego komponentu jest potwierdzona poprzez szereg badań NDT. Wykorzystanie defektoskopii ultradźwiękowej (UT) pozwala na wykrycie wewnętrznych wad materiałowych, takich jak rzadzizny czy wtrącenia niemetaliczne, które mogłyby stać się centrami inicjacji pęknięć. Dodatkowo badania magnetyczno-proszkowe (MT) oraz penetracyjne (PT) służą do wykluczenia najmniejszych nieciągłości powierzchniowych, gwarantując, że każdy odlew opuszczający zakład jest wolny od wad ukrytych.

Badania udarności w ekstremalnych temperaturach

Odlewy pracujące w turbinach morskich (offshore) oraz w surowym klimacie lądowym muszą zachować plastyczność nawet przy silnym mrozie. Dlatego próbki materiałowe poddawane są badaniom udarności w kontrolowanych temperaturach kriogenicznych (np. -20ºC i -40ºC). Potwierdzenie zdolności materiału do absorpcji energii uderzenia w tak niskich temperaturach jest kluczowe dla uniknięcia zjawiska kruchego pękania, które mogłoby doprowadzić do katastrofalnej awarii całej konstrukcji wsporczej.

Dynamiczna analiza termiczna i metalograficzna

Nowoczesna odlewnia nie czeka na gotowy produkt, aby sprawdzić jego strukturę. Monitorowanie procesu sferoidyzacji grafitu odbywa się w czasie rzeczywistym za pomocą analizy termicznej (ATD). Pozwala to na precyzyjną kontrolę krystalizacji jeszcze na etapie ciekłego metalu. Dzięki temu mamy pewność, że grafit przyjmie pożądaną postać kulistą, a struktura ferrytyczna będzie jednorodna w całym przekroju, co jest szczególnie trudne i ważne w przypadku odlewów wielkogabarytowych o grubych ściankach.

Precyzyjna weryfikacja wymiarowa 3D

Przy gabarytach sięgających kilku metrów i masie liczonej w tonach, zachowanie tolerancji wymiarowej jest ogromnym wyzwaniem inżynieryjnym. Wykorzystanie ramion pomiarowych oraz skanerów 3D pozwala na stworzenie cyfrowego bliźniaka odlewu i porównanie go z modelem CAD. Taka precyzja ma krytyczne znaczenie dla optymalizacji naddatków na obróbkę mechaniczną oraz zapewnia idealne dopasowanie odlewu z precyzyjnymi łożyskami głównymi i systemami napędowymi turbiny.

Dzięki tak rzetelnemu podejściu, finalny produkt staje się monolitem gotowym na najtrudniejsze wyzwania inżynieryjne, co bezpośrednio przekłada się na stabilność energetyczną, bezpieczeństwo i ciągłość inwestycji w sektorze OZE.

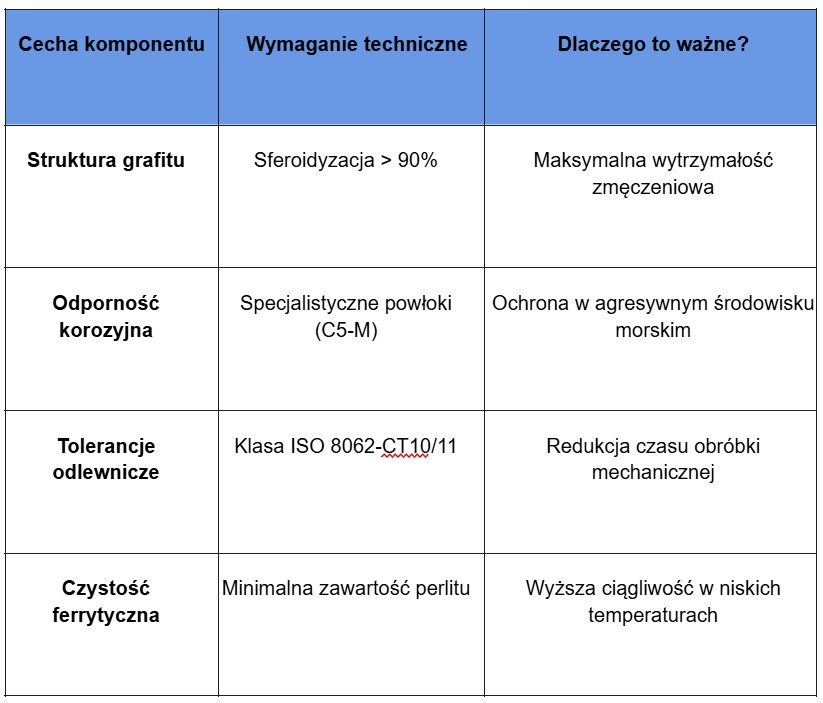

Tabela: specyfika wymagań dla odlewów w sektorze OZE

Kluczowym czynnikiem wpływającym na bezpieczeństwo konstrukcyjne nowoczesnych jednostek wiatrowych jest synergia pomiędzy geometrią odlewu a jego mikrostrukturą ferrytyczną. Optymalizacja przekrojów i celowa eliminacja potencjalnych spiętrzeń naprężeń pozwala na znaczące obniżenie masy komponentów krytycznych, co radykalnie poprawia statykę całego systemu wsporczego. W sektorze energetycznym, gdzie efektywność jest nierozerwalnie związana z niezawodnością materiałową, wybór komponentów o certyfikowanych parametrach wytrzymałościowych staje się wymogiem koniecznym. Zapewnienie trwałości w pełnym, 25-letnim cyklu eksploatacji stanowi jedyną racjonalną drogę do minimalizacji ryzyka zmęczeniowego i maksymalizacji dostępności technicznej farm wiatrowych.
