Odlewnia żeliwa mimo dynamicznego rozwoju automatyzacji i rosnącej popularności lekkich materiałów kompozytowych, wciąż pozostaje kluczowym filarem współczesnej gospodarki. Choć mogłoby się wydawać, że tradycyjne metody wytwórcze stracą na znaczeniu, rzeczywistość przemysłowa weryfikuje te założenia – nowoczesna odlewnia żeliwa to strategiczny partner dla takich branż jak budowa maszyn, hydraulika siłowa czy energetyka. Sukces w tym obszarze nie opiera się już wyłącznie na tradycji, lecz na rygorystycznym podejściu do inżynierii materiałowej oraz precyzyjnej, niemal laboratoryjnej kontroli procesów metalurgicznych.

Odlewnia żeliwa a inżynieria materiałowa

Wybór między żeliwem szarym a sferoidalnym to dopiero początek drogi projektowej. Współczesne wymagania stawiane komponentom maszyn obejmują nie tylko wytrzymałość na rozciąganie, ale przede wszystkim zdolność do tłumienia drgań i odporność na zmęczenie materiału. W przypadku precyzyjnych korpusów obrabiarek (CNC), żeliwo szare z grafitem płatkowym np. EN-GJL-300 pozostaje niezastąpione. Jego zdolność do rozpraszania energii drgań jest wielokrotnie wyższa niż w przypadku konstrukcji spawanych, co bezpośrednio przekłada się na jakość powierzchni obrabianych detali. Dzięki obecności grafitu płatkowego materiał ten wykazuje unikalną zdolność do pochłaniania energii drgań. Jest to cecha krytyczna, gdzie stabilność wymiarowa i minimalizacja wibracji decydują o mikronowej precyzji obróbki.

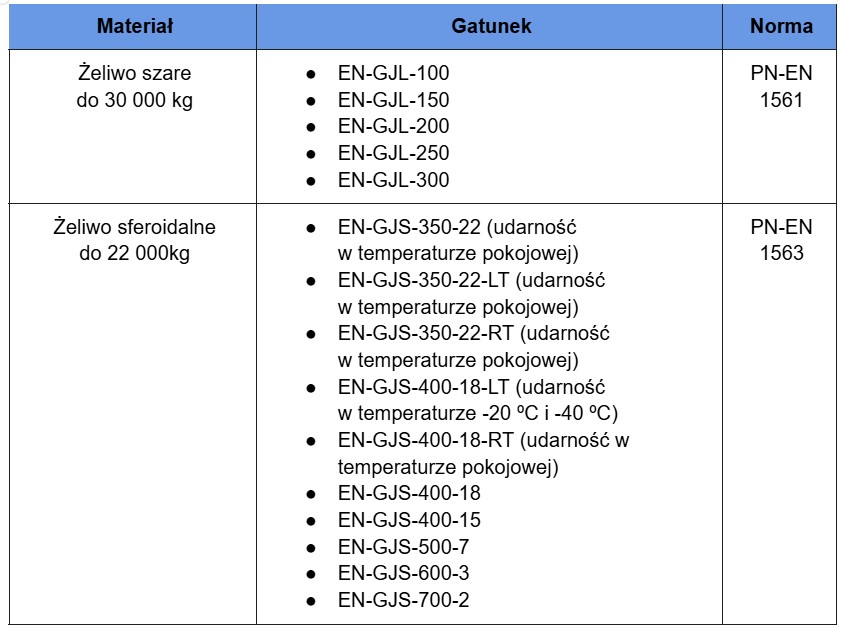

Odlewnia żeliwa ELZAMECH wytapia następujące gatunki żeliw.

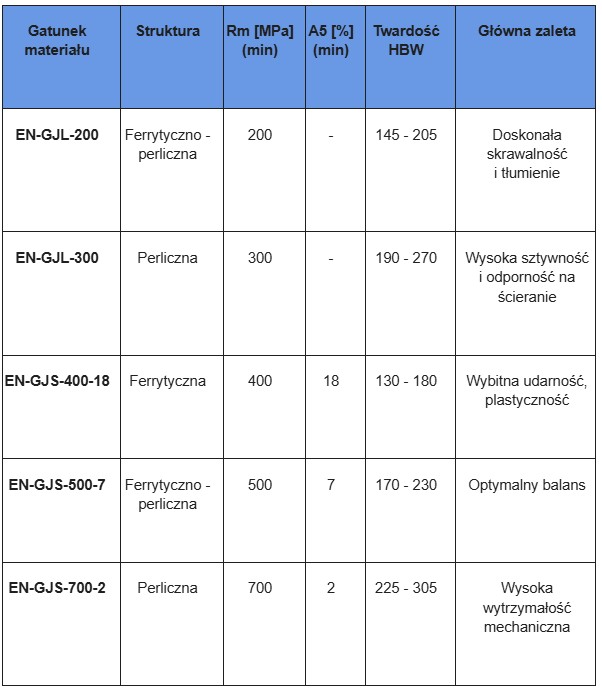

Analiza porównawcza gatunków żeliwa

Odlewnia żeliwa ELZAMECH realizuje procesy, w których dobór optymalnego gatunku materiału stanowi wynik ścisłej analizy zależności między parametrami mechanicznymi – wytrzymałością i ciągliwością – a właściwościami technologicznymi, w tym skrawalnością oraz zdolnością do tłumienia drgań.

Żeliwo szare

Żeliwo szare charakteryzuje się obecnością grafitu w postaci płatkowej. Sprawdzi się idealnie tam, gdzie priorytetem jest sztywność i tłumienie drgań. Grafit płatkowy w strukturze działa jak naturalny amortyzator, co ma krytyczne znaczenie dla stabilności wymiarowej łoży maszyn pracujących z mikronową precyzją.

• Charakterystyka – gatunki te cechują się relatywnie niską wytrzymałością na rozciąganie (Rm od 150 do 300 MPa), ale doskonałą odpornością na ściskanie.
• Kluczowa przewaga – najwyższa zdolność do tłumienia drgań (współczynnik tłumienia jest o ok. 2-3 razy wyższy niż w żeliwie sferoidalnym). Im wyższy numer gatunku (np. GJL-300), tym wyższa wytrzymałość i twardość, ale kosztem nieco gorszej przewodności cieplnej i zdolności tłumienia.
• Zastosowanie – korpusy maszyn CNC, bloki silników, tarcze hamulcowe, elementy, gdzie wymagana jest wysoka stabilność wymiarowa (brak odkształceń pod wpływem naprężeń wewnętrznych).

Żeliwo sferoidalne

Dzięki kulistej (sferoidalnej) postaci grafitu, żeliwo to wykazuje właściwości zbliżone do stali konstrukcyjnej. Zmiana postaci grafitu pozwala uzyskać materiał o wysokiej granicy plastyczności i odporności na pękanie. To rodzaj żeliwa używany do pracy pod wysokim ciśnieniem i dużym obciążeniem dynamicznym.

• Charakterystyka – w tej grupie zachodzi wyraźna korelacja odwrotna – wraz ze wzrostem Rm, spada wydłużenie (A5).
• Kluczowa przewaga –  gatunki ferrytyczne np. EN-GJS-400-18 czy EN-GJS-400-15 charakteryzuje wysokie wydłużenie (nawet do 18%) i doskonała odporność na uderzenia. Są to materiały bezpieczne, które pod wpływem przeciążenia odkształcają się plastycznie, zamiast pęknąć. Gatunki perliczne np. EN-GJS-600-3 czy EN-GJS-700-2 cechuje bardzo wysoka granica plastyczności (dochodząca do 420-440 MPa) i twardość, co czyni je idealnymi do pracy pod dużym obciążeniem statycznym i dynamicznym.
• Zastosowanie – wały, koła zębate, piasty turbin wiatrowych, elementy zawieszenia, komponenty hydrauliki siłowej.

Więcej na temat żeliwa szarego i sferoidalnego można przeczytać w artykule: Odlewy żeliwne w przemyśle energetycznym.

Kiedy wybrać dany materiał? Przykłady

Decyzja o wyborze konkretnego gatunku żeliwa jest procesem wielowymiarowym, w którym inżynier musi zrównoważyć wymagania mechaniczne z parametrami technologicznymi i ekonomicznymi. Poniżej przedstawiamy szczegółową analizę czterech fundamentów decyzyjnych, które determinują wybór optymalnego tworzywa.

Kryterium: odporność na obciążenia dynamiczne i udarność

W aplikacjach, gdzie komponenty są narażone na zmienne cykle obciążeń oraz ekstremalne warunki środowiskowe, kluczowym parametrem staje się udarność materiału. Przykładowy gatunek: EN-GJS-400-18-LT. W sektorze OZE, szczególnie w przypadku piast i ram turbin wiatrowych, materiał musi zachować wysoką plastyczność w ujemnych temperaturach. Gatunek EN-GJS-400-18-LT, dzięki wysokiej czystości metalurgicznej i ferrytycznej strukturze, gwarantuje doskonałą absorpcję energii uderzenia. Oznaczenie „LT” (Low Temperature) potwierdza, że materiał nie przechodzi w stan kruchy nawet przy ekstremalnie niskich temperaturach, co eliminuje ryzyko katastrofalnych awarii zmęczeniowych.

Kryterium: stabilność wymiarowa i tłumienie drgań

W budowie obrabiarek i precyzyjnych układów mechanicznych, priorytetem nie jest najwyższa wytrzymałość na rozciąganie, lecz zdolność do zachowania geometrii pod obciążeniem oraz eliminacja rezonansów. Przykładowe gatunki: EN-GJL-250 lub EN-GJL-300. Żeliwo szare z grafitem płatkowym posiada unikalną zdolność do rozpraszania energii drgań (współczynnik tłumienia jest wielokrotnie wyższy niż w stali czy żeliwie sferoidalnym). Zapewnia to stabilność pracy wrzecion i narzędzi skrawających. Ponadto, materiały te charakteryzują się minimalnymi naprężeniami wewnętrznymi po procesie odprężania, co gwarantuje, że korpusy maszyn nie ulegną deformacji w wieloletnim cyklu eksploatacji.

Kryterium: TCO

Nowoczesne podejście projektowe wymaga analizy kosztów wykraczającej poza cenę kilograma ciekłego metalu. Kluczowa jest optymalizacja masy finalnego produktu. Żeliwo sferoidalne charakteryzuje się znacznie wyższą granicą plastyczności niż żeliwo szare. Pozwala to projektantom na zastosowanie cieńszych ścianek odlewu przy zachowaniu tego samego współczynnika bezpieczeństwa. Redukcja masy odlewu o 15-20% nie tylko kompensuje wyższe koszty sferoidyzacji i modyfikacji, ale realnie obniża koszty logistyczne oraz skraca czas obróbki wykańczającej. W ostatecznym rozrachunku droższy materiał generuje wymierne oszczędności na poziomie całego łańcucha dostaw.

Kryterium: technologia i i skrawalność

Koszt narzędzi skrawających oraz czas zajętości maszyn CNC to jedne z największych składowych ceny gotowego detalu. Wybór osnowy metalicznej ma tu znaczenie fundamentalne. Gatunki o osnowie ferrytycznej (np. EN-GJS-400-15/18 czy EN-GJL-200) są znacznie miększe dla narzędzi. Brak twardych wtrąceń perlitu pozwala na zwiększenie parametrów skrawania (posuw, prędkość cięcia). Zastosowanie tych gatunków pozwala na wydłużenie żywotności ostrzy narzędziowych nawet o kilkadziesiąt procent. Jest to optymalny wybór w przypadku produkcji wielkoseryjnej, gdzie każda sekunda cyklu obróbczego i każda wymiana płytki skrawającej bezpośrednio wpływają na rentowność projektu.

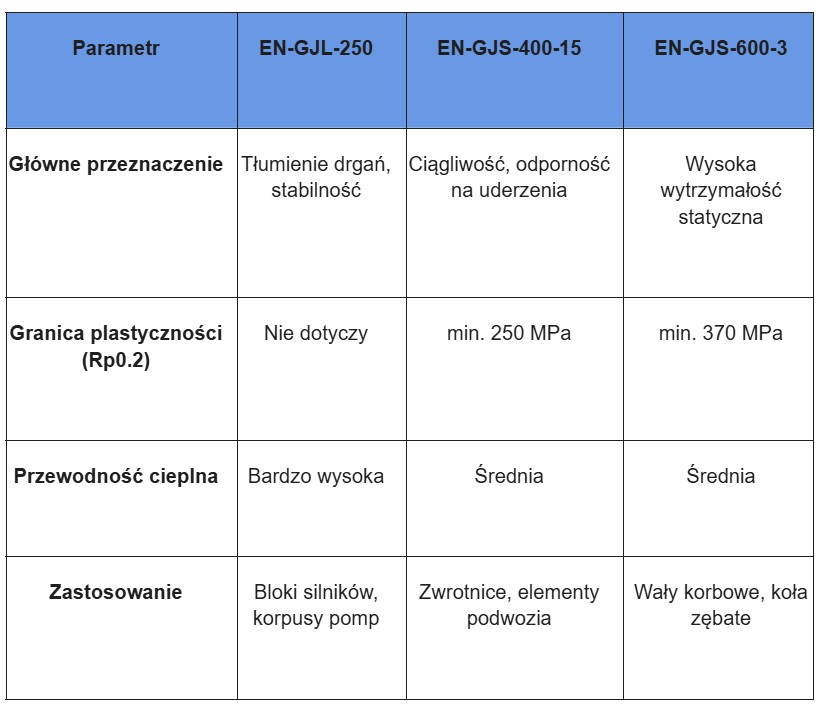

Tabela: charakterystyka eksploatacyjna wybranych gatunków żeliwa

W odlewni żeliwa ELZAMECH proces kontroli jest zintegrowany z cyklem produkcyjnym. Korzystamy z nowoczesnych urządzeń do kontroli składu chemicznego ciekłego metalu, badań nieniszczących, metalograficznych, wytrzymałościowych oraz kontroli wymiarowej. Takie działania dają pewność, że materiał spełnia założenia projektowe w każdym punkcie przekroju, a nie tylko w próbce kontrolnej. Dzięki temu finalny odlew charakteryzuje się jednorodną strukturą oraz optymalnym naddatkiem na obróbkę, co realnie redukuje koszt całkowity u klienta końcowego.

Nowoczesna odlewnia żeliwa to eksperckie podejście. Gwarantujemy, że dostarczany komponent jest efektem synergii doświadczenia i nowoczesnej technologii, zapewniając niezawodność tam, gdzie parametry materiałowe decydują o bezpieczeństwie całej instalacji.
